zeus , я не хотел публично углубляться в проблему драйверов для светодиодных светильников, но раз Вы упорствуете в своих заблуждениях, то придется возразить решительно "и беспощадно" (поскольку тема цены и качества таких драйверов все равно периодически всплывает в разных ветках). А поскольку это сугубый оффтоп, то совсем частные подробности уберу под спойлер и постараюсь написать так, чтобы это было понятно и познавательно не только Вам и FireM . И прошу прощения за задержку - не было возможности отвечать всерьез.

эта микросхема из дополнительной обвязки предполагает резистор, катушку да пару ёмкостей. ... именно эта микросхема применяется в светодиодных фонарях, например.
Нашел и посмотрел PDF на "эту микросхему" (например, http://www.promelec.ru/pdf/MP3302.pdf). Это именно специализированный драйвер для питания светодиодной подсветки в ЖК дисплеях (питание - стабилизированным напряжением +5 В), пригодный и для аккумуляторных светодиодных фонарей (питание - постоянным напряжением от 3,3 до 6 В). Максимальная "безопасная" выходная мощность, по моим грубым оценкам - до 10 Вт (зависит от параметров входа и нагрузки, но ни в коем случае не надо умножать предельное выходное напряжение 40 В на предельный импульсный ток 1,3 А!).

По существу это обычный интегральный повышающий стабилизатор напряжения, слегка модифицированный для стабилизации не напряжения нагрузки, а ее тока. И этот драйвер не имеет никакого отношения к светильникам с питанием от сети, где основная проблема как раз в том, как безусловно безопасно (в смысле стандартов по электробезопасности (ЭБ), пожарной безопасности (ПБ) и ЭМС) и по возможности компактно и дешево преобразовать относительно высокое переменное напряжение сети в постоянный ток при существенно более низком напряжении. В общем, остается повторить: "в огороде бузина, а в Киеве дядька". Под спойлером - суть требований ЭБ, ПБ и ЭМС.

Соответствие стандартам ЭБ, прежде всего, означает надежную изоляцию проводов, невозможность поражения током при правильном применении и наличие предохранителя.

Соответствие драйвера стандартам ПБ означает, что этот драйвер не воспламеняется (не создает пламени) при аварийном перегреве схемы и не поддерживает горение (т.е., лишь обугливается).

Соответствие стандартам ЭМС - это стойкость к вариациям и броскам напряжения в сети, ограничение пускового тока (бросок тока в момент включения) и ограничение уровня радиопомех от импульсного преобразователя напряжения (неизбежная основная часть драйвера при мощности существенно более 10 Вт).

Сами же драйвера можно найти за 200 рублей.
http://ru.aliexpress.com/item/Factory-outlets-170-265V-Ceiling-Lamp-Special-Power-Supply-for-Ceiling-light-24-85V-IC-8/32436640509.html
Да, они будут без сертификации и возможно не очень хорошего качества. Но это позволяет держать цену за светильник на уровне полутора тысяч рублей.
Я не смог найти фотку внутренностей ни этого подозрительно дешевого драйвера (внешность - по ссылке), ни заведомо доброкачественного драйвера светодиодов. Поэтому под спойлером выкладываю фотку недорогого, но приличного, бескорпусного сетевого источника питания (ИП) тайваньской фирмы Mean Well, того же класса мощности (25 Вт), а также комментарий к ней. Розничная цена этого ИП у дистрибьютора - чуть менее 1 тыр (13 долларов). Этот ИП умеренно сложнее, чем полноценный драйвер светодиодов с той же мощностью, но это различие - порядка 30% (т.е., ИМХО, разумная розничная цена приличного тайваньского драйвера светодиодов указанной мощности - порядка 8-10 долларов). В комментарии к фотке поясняется, на чем можно сэкономить эти 30% без ущерба для качества.

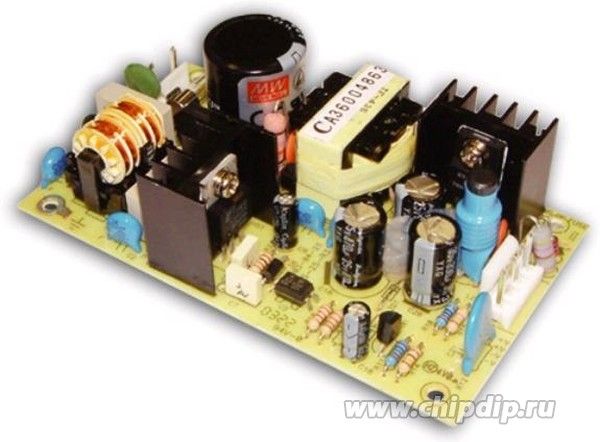

На фотке - ИП из популярной серии PS-25 тайваньской фирмы Mean Well (мощность 25 Вт, внешне одинаковые варианты, различающиеся номинальным выходным напряжением +5, +12, +15 или +24 В). Его габариты 107*61*28 мм. Этот ИП предназначен для применения в блоках РЭА "средней" надежности (интенсивность отказов порядка 2*10-6 в час при температуре +40 град) и сертифицирован по общепринятым стандартам ЭБ, ПБ и ЭМС. Основные техн. хар-ки - см. в http://www.meanwell.com/webapp/product/search.aspx?prod=ps-25 .

Тиражность ИП этой серии - минимум многие сотни тысяч в год (только в Москве их продается несколько тысяч в год), что сопоставимо с драйверами светодиодов. Розничная цена у здешнего дистрибьютора Mean Well (ООО "Элтех компонент" в Питере) - чуть менее 1 тыр (13 долл.), в других разумных местах - в пределах 1,2...1,4 тыр.

На фотке видны важнейшие элементы этого ИП. Слева в верхнем углу платы - белый входной разъем, справа посередине края платы - белый выходной разъем. Ниже входного разъема - красный терморезистор, ограничивающий пусковой ток. Еще ниже - входной фильтр ЭМС, не пускающий ВЧ помехи в сеть (сверху вниз - светлый пленочный конденсатор, двухобмоточный дроссель и 2 голубых высоковольтных керамических конденсатора).

Справа от входного разъема - черный бочонок: это электролитический конденсатор сетевого выпрямителя. Под ним у ближнего края платы - радиатор с силовым МОП-транзистором (MOSFET) импульсного преобразователя. "Кубик" с крупной маркировкой - силовой импульсный трансформатор преобразователя (самый дорогой элемент). Правее его - радиатор с силовым диодом выходного выпрямителя (большой радиатор - поскольку в серии есть сильноточные версии). Под ним - выходной фильтр сглаживания ВЧ пульсаций: 3 электролитических конденсатора (вертикальные черные цилиндры) и стержневой дроссель (вертикальный цилиндр в светлой термоусадочной трубке).

Остальное - диодный мостик, микросхема контроллера импульсного преобразователя (не видны), оптрон обратной связи (черный брусочек на переднем плане) и до 1,5 десятков разных дешевых ЭРИ (ППП, резисторов и конденсаторов). Суммарная розничная цена всех ЭРЭ этого ИП у недорогих поставщиков - ИМХО, порядка 6-8 долларов (мелкий опт - немного дешевле, крупный опт - вдвое дешевле), что находится в разумной пропорции с розничной ценой ИП в 13 долларов у дистрибьютора.

В "правильном" драйвере светодиодов того же класса мощности возможны или даже необходимы следующие упрощения, позволяющие снизить цену ориентировочно на 30%.
1) Немного меньший радиатор для MOSFET, и можно не ставить выходной диод на радиатор.
2) Более простая структура преобразователя напряжения (понижающий стабилизатор без гальванической развязки) - однообмоточный дроссель вместо трехобмоточного трансформатора (причем на меньшем сердечнике), не нужен оптрон, и еще некоторые мелкие упрощения.
3) Значительное упрощение выходного фильтра (один конденсатор из трех, и можно без дросселя).

А вот все прочие упрощения и удешевления - только за счет снижения надежности (уменьшение "бочонка", установка MOSFET совсем без радиатора) или нарушения требований ЭБ и ЭМС (упрощение входного фильтра). Т.о., разумная цена недорогого, но приличного, драйвера светодиодов класса 25 Вт, ИМХО, порядка 8-10 долларов.

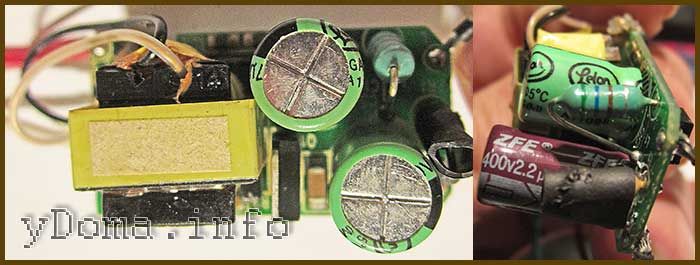

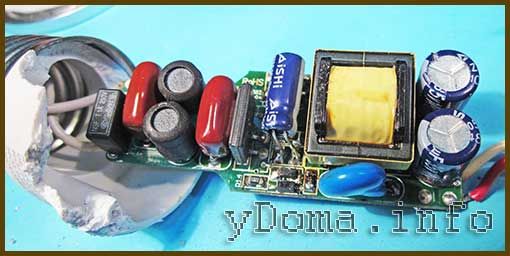

В качестве примера китайской халтуры - фотки даже не самых страшных дешевых китайских драйверов 5-ваттного класса по ссылке от FireM (чисто поржать в https://politclub.com/threads/novosti-armii-i-flota.77/page-51#post-56061).



Почувствуйте разницу хотя бы в качестве монтажа.

ЗЫ. Пока писал - вспомнил парадокс. Достаточно приличные китайские люминесцентные лампы (из Икеи - они недорогие, но работают по много лет), несколько лет назад стоили, ЕМНИП, в 2-3 раза дешевле "фирменных", хотя в таких лампах просто невозможны примитивные китайские решения с балластными конденсаторами и т.п., а обязан быть импульсный преобразователь напряжения, причем весьма миниатюрный (в компактной надстройке на цоколе), и при мощности порядка 10 Вт и более он обязан быть с сетевым фильтром.

Однако этот парадокс можно объяснить тем, что у люминесцентных ламп требования к долговечности драйвера на порядок меньше, чем у светодиодных (пропорционально сроку службы собственно лампы). Дело в том, что технология люминесцентных ламп ограничивает их ресурс лишь тысячами часов (натекание баллона, деградация люминофора и т.п.), а у у светодиодов ресурс достигает десятков тыс. часов. Это снижение требований к ресурсу драйвера позволяет его значительно удешевить за счет ужесточения электрических и тепловых режимов ЭРИ.

К слову, я уже довольно давно заказываю платы у китайцев - смешные деньги и прекрасный результат.
Китайцы бывают разные. По моим довольно обширным наблюдениям, китайцы делают делают недорогие и высококачественные товары в двух случаях.

1) В филиалах авторитетных "белых" корпораций, под жестким контролем "белого человека". Пример, мне хорошо знакомый, - наиболее тиражные модели цифровых осциллографов амерской фирмы "Tektronix", выпускаемые ее китайским филиалом.

2) В исходно китайских, корпорациях, основанных китайцами, но ставшими спецами за пределами континентального Китая и затем вернувшимися в Китай делать там бизнес в хайтеке. НЯЗ, это существенная часть истории ныне знаменитой транснациональной корпорации "Lenovo".

В обоих этих случаях выпускается продукция недорогая, но качественная, - благодаря дешевизне и исключительно высокой дисциплине китайских исполнителей, но под высококвалифицированным рук-вом и контролем.

А вот инициатива континентальных китайцев в хайтеке - это просто ужас-ужас. Я уже писал про массовый выпуск в Китае фальшивых микросхем - но это "просто бизнес". Ближе к теме качества потребительской электроники - замечательная старая история про конкретную китайскую халтуру в компе (писал на авиафоруме года 3 назад, но быстрее пересказать, чем искать ссылку), к-рая произвела на меня неизгладимое впечатление. Подробности - под спойлером.

Лет 20 назад мой приятель (матерый электронщик) попытался апгрейдить китайский комп PC-AT (286) - все сгорело. Расследование показало, что в якобы стандартном блоке питания для таких компов (200 Вт, 4 канала: +5, +12, -12 и -5 В, тогдашняя цена 20...25 долларов) отсутствовал его важнейший элемент - 4-обмоточный тороидальный дроссель с относительно дорогим порошковым молибден-пермаллоевым сердечником, причем на плате были место и монтажные отверстия для его установки.

Этот дроссель, в т.ч., обеспечивает грубую косвенную стабилизацию напряжений +12, -12 и -5 В (относительно основного канала +5 В, стабилизированного обратной связью) в широком диапазоне токов нагрузки каналов. Без этого дросселя такой БП может выдавать разумные напряжения по всем каналам при некоторой фиксированной нагрузке этих каналов, но при изменении нагрузки (в данном случае - при попытке вполне разумного апгрейда компа) эти напряжения уходят далеко за допустимые пределы. Но все это выше разумения китайцев, к-рые за лишний грош в ценовой конкуренции готовы продать все на свете.

Вообще, самодеятельные континентальные китайцы, не прошедшие обработку в более цивилизованных странах (хотя бы в Тайване или Малайзии) - это злейшие враги мировой технической цивилизации. Наводняя мир своей дешевой халтурой, они вытесняют с рынка производителей доброкачественной продукции и понуждают этих производителей "снижать планку" качества. Я как-то описывал, как это происходит, на примерах некоторых видов знакомого мне лазерного технологического оборудования (ЕМНИП, установки для гравировки сувениров в объеме стекла и установки лазерной маркировки ЭРИ).
